Стропила служат основой всей кровельной конструкции, а их монтаж - одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Стропильная система: правила расчета и разработки

Стропильная система - несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

Угол наклона крыши:
- 2,5-10% - плоская кровля;
- более 10% - скатная кровля.
Нагрузки на крышу:
- постоянные - общий вес всех элементов «кровельного пирога»;
- временные - давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
- форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m , где Sg - вес снега на 1 м2, m -расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток - со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой - снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части - на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет - висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра - пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши - конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

основание постройки квадратной формы;
в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями - стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель - балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

Монтаж П-образной конструкции - опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции - балки перекрытия.
Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
при угле наклона свыше 45° - возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° - 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем - 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

Установка стропил: видео

Способы соединения элементов стропильной конструкции: видео

Видов и конфигураций крыш много: каждый дом имеет крышу, уникальную по размерам и некоторым особенностям конструкции. Наиболее популярной является крыша двускатная: она представляет собой две плоскости, соединенные друг с другом под углом и опирающиеся на стены, высота которых может быть как одинакова, так и различна. Углы наклона крыши должны быть не менее 9… 10 градусов, длина свесов – не менее 400 мм. Верхняя часть скатов заканчивается коньком, а с обоих боков расположены фронтоны, переходящие в стену. Под кровлей может быть оборудовано жилое помещение: такие крыши называются мансардными.

Двускатная крыша дома своими руками устанавливается довольно просто, но есть определенная процедура, которую необходимо соблюдать.

Преимущества двускатных крыш

Двускатная конструкция является популярной благодаря своей простоте, что позволяет соорудить ее самостоятельно, не прибегая к услугам специалистов. Ее возведение не требует использования дорогостоящих материалов. За счет угла наклона эффективно происходит отведение атмосферных осадков. Возможен монтаж оригинальных конструкций, с выпуклыми и вогнутыми поверхностями, что позволяет сделать кровлю уникальной на фоне соседних домов.

Основные сведения о двускатной крыше

Двускатная крыша конструируется таким образом, чтобы она могла выдержать не только собственный вес, но также и вес кровельных материалов, снега, порывы ветра.

Монтаж крыши такого типа можно разделить на несколько этапов. Вначале выполняется установка несущих балок, затем – монтаж обрешетки, после чего приступают к укладке кровельного материала. Основной материал для – балки, изготовленные из древесины и гвозди. Стропила – это каркас из балок, закрепленный поверх стен коробки дома. К каркасу, в свою очередь, крепятся лаги, обрешетка и кровельный материал.

Для стропильной двускатной крыши должны подбираться только качественные материалы, так как от этого зависит надежность кровли и ее внешний вид. Стропила должны быть прямоугольного сечения из ровных брусьев, без трещин, признаков гниения или поражения насекомыми. Таким требованиям в полной мере отвечает сосна: она достаточно прочна и устойчива к атмосферным воздействиям.

В последнее время деревянные брусья для стропил заменяют металлическим профилем, что позволяет увеличить срок службы кровли.

Для строительства двускатной крыши необходима обрезная доска сечением 150×50 мм и брус 150×150 мм. Работу начинают после того, как будут возведены стены. Вначале поверх стен ближе к краю в продольном направлении укладывается брус - мауэрлат, под который подкладывается гидроизоляционный материал. Затем на переводы вдоль здания устанавливается обрезная доска, которая в дальнейшем будет служить основанием для стоек. К перекрытием обрезная доска крепится гвоздями, после чего устанавливаются стойки и выполняется обвязка их верхней части.

Следующий этап – монтаж стропильной системы. Вначале устанавливаются фронтоны, являющиеся продолжением стен. Они образуют
треугольники, вершины которого будут началом и концом конька двускатной крыши. Затем устанавливаются остальные стропила таким образом, чтобы они располагались в одной плоскости. Их края выпускаются наружу для защиты здания от дождя и ветра. Середины стропил соединяются ригелями, которые подпираются прогонами и стойками, опирающимися на лежень. Прогоны и стойки укрепляют подкосами. Такое усиление стропильной системы необходимо для придания прочности конструкции, а в случае использования мансардного помещения в качестве жилого – для обеспечения безопасности.

Конструкция двускатной крыши может быть различной: углы наклона скатов могут быть неравнозначными и равнозначными, а скаты могут быть разной длины. Для энергосбережения между стропилами устанавливается утеплитель, в качестве которого чаще всего используется минеральная вата. Поверх стропил стелется паропроницаемая пленка, а снизу пароизоляционная: это необходимо для того, чтобы утеплитель не накапливал влагу, которая может ухудшить его основные качества. Со стороны мансардного помещения к стропилам подбиваются лаги для крепления отделочного материала. После завершения монтажа стропильной системы устанавливается наружная обрешетка, к которой крепится кровельный материал.

Устройство кровельного пирога

При монтаже кровельного пирога необходимо руководствоваться шестью основными правилами.

После установки стропил монтируется обрешетка: расстояние между элементами зависит от типа используемого кровельного материала. Для создания кровли раньше в основном использовался шифер. Однако, из-за рада недостатков, присущих данному материалу (в том числе – малый срок службы), все чаще стали использоваться другие, более современные и совершенные.

Самым простым и дешевым материалом является металлочерепица: благодаря наружному защитному слою, она не боится коррозии, устойчива к механическим и химическим воздействиям, не зарастает грибками, мхами и плесенью. Однако, существует и ряд недостатков: металл хорошо проводит тепло и холод, а во время выпадения дождя и града издает сильный шум. В связи с этим нашли применение другие кровельные материалы.

Очень эффективна натуральная керамическая и цементно-песчаная черепица, а также битумные волнистые листы, мягкая черепица, сланцевые и фальцевые (медные и алюминиевые) кровельные материалы. Они обладают хорошими звукоизоляционными качествами, не требуют ухода и имеют продолжительный срок службы. Но некоторые особенности этих материалов вносят дополнительные условия, необходимые для сооружения стропильной системы. Например, керамическая черепица обладает значительным весом и для ее монтажа необходима более прочная стропильная конструкция.

Крепление лаг для укладки черепицы требует соблюдения постоянного шага, зависящего от размеров черепицы.

Для защиты от влаги и ветра поверх конька укладывается специальный элемент. Под свесами крепится система желобов для отвода атмосферной влаги. В случае сооружения скатов большой площади на крыше устанавливаются снегозадержатели, препятствующие лавинному сходу снега, что может стать причиной обрушения системы водостоков. Места выхода вентиляционных и дымоходных труб дополнительно изолируются от влаги.

Правильно устроенная двускатная крыша прослужит несколько десятков лет.

Устройство прочных и ровных полов – один из важнейших вопросов при строительстве дома или при проведении ремонта в квартире. Выбор возможностей у владельцев жилья в наше время – немалый. В продаже представлен очень широкий ассортимент самых разных строительных смесей на минеральной или синтетической основе, позволяющих достаточно быстро и качественно залить ровную поверхность, которая или послужит основанием для настила любого финишного покрытия, или сама выступит в роли пола. Однако, очень многие хозяева предпочитают все же делать полы по проверенной веками технологии – с монтажом дощатого или иного покрытия на лаги.

Безусловно, современные технологии коснулись и этого типа полов, однако, базовые принципы их устройства остаются неизменными, наверное, столетиями. Именно простота и надежность делают подобную конструкцию чрезвычайно популярной и в наше время. И что очень важно – лаги для пола своими руками в состоянии сделать и выставить, наверное, любой домашний мастер, если проявит аккуратность и внимательность, будет следовать инструкциям, мобилизует свои умения и будет располагать качественным материалом и необходимым рабочим и контрольно-измерительным инструментом .

Что такое лаги, и преимущества их использования

Прежде всего, что же такое лаги? Это – поперечные балки , которые служат основанием для крепления на них половиц или иного листового материала напольного покрытия. Традиционным материалом для изготовления лаг всегда являлась древесина, хотя строительные технологии допускают использование и металлических, бетонных или полимерных деталей. Впрочем, это, скорее, исключение из правил, и рамках данной статьи лаги не из дерева рассматриваться не будут.

Традиционный материал для лаг — деревянный брус

Конструкция деревянных лаг тоже бывает разной. Удобнее всего в использовании, безусловно, «выгнанный» в требуемый размер ровный деревянный брус – с ним и сборка, и выставление требуемого уровня намного проще. Можно использовать и доски, поставив их на ребро и, если есть такая необходимость, набрав требуемую толщину лаги из нескольких соединенных между собой деталей. в ряде случаев строителям выгоднее применять для изготовления балок к ругляк, правда, это потребует обтёсывания его как минимум с одной стороны – для плотного прилегания половиц или реек контробрешетки .

Древесина, возможно, и проигрывает в чем-то цементному покрытию, но, тем не менее , конструкция пола на лагах дает немало значимых преимуществ:

Прежде всего, при одинаковой высоте подъема пола, конструкция с лагами несравнимо легче бетонной, даже если применяются облегченные составы с утеплительными наполнителями.
При правильной сборке пол на лагах получается проветриваемым, что очень важно для сохранности напольного покрытия.

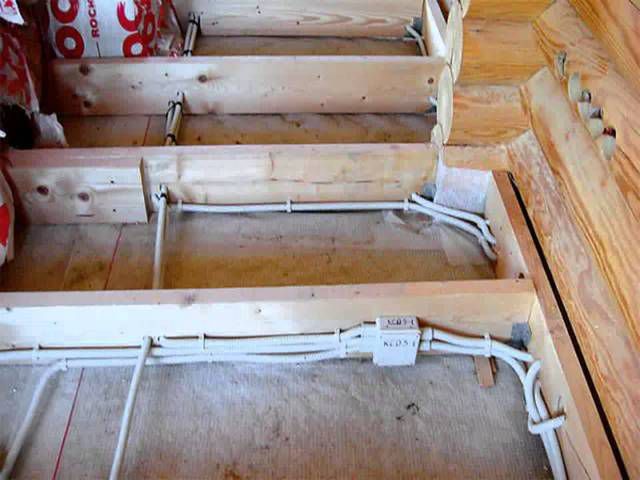

Между лагами очень легко разместить скрытые коммуникации – трубы или электропроводку. В случае необходимости получить доступ к ним для профилактики или устранения аварии – значительно проще.

Наличие коммуникаций ничуть не помешает провести эффективное утепление пола – ниши между лагами «сами просятся» на то, чтобы уложить в них термоизоляционный материал.

С помощью лаг совсем несложно выровнять под идеальную горизонталь полы даже с весьма значительными перепадами уровня. При этом (в отличие от бетонных полов) расход материала практически не увеличивается.

Помимо утеплительных качеств, пол на лагах обладает гораздо более эффективным шумопоглощением .
Лаги очень равномерно распределяют и передают статические и динамические нагрузки на основание. Кажущаяся простота конструкции никак не снижает прочностных качеств создаваемого пола.
Пол на лагах легче ремонтировать – достаточно, после демонтажа покрытия, при необходимости просто заменить поврежденные детали.
Конструкция с лагами, по большому счету , может применять практически для любых типов напольных покрытий – это может быть не только дерево, ни и любой рулонный материал или, при соблюдении соответствующих технологий, даже керамическая плитка.

Полы на лагах нередко упрекали в том, что они плохо «стыкуются» с водяными или резистивными системами подогрева. Однако, сейчас разработаны технологии, позволяющие организовать на таком покрытии любую из систем теплого пола – резистивную, инфракрасную или от контура водяного отопления.

Как создать мини-хранилища в условиях квартиры?

При большой высоте деревянного пола над основанием, например, на балконе, это пространство можно полезно использовать и в хозяйственных целях.

Об этом читайте в статье, посвященной вопросам, как сделать .

Материал для лаг , сечение, шаг и направление укладки

Как уже говорилась, оптимальным пиломатериалом для изготовления лаг является брус, нарезанный на специальном оборудовании с точным соблюдением размера – ширины и высоты. Обычно для этих целей применяют не слишком дорогую древесину – сосну, ель, пихту . Очень хорошие эксплуатационные качества и долговечность показывает лиственница, но детали из нее будут стоить уже значительно дороже.

Для лаг вовсе не обязательно выбирать древесину высшего или первого сорта – вполне будет достаточно второго. К третьесортному брусу, с большим количеством сучков, следует относиться с очень большой долей осторожности: все же лаги – это несущие детали, и пусть не внешний вид, но прочностные качества у них должны быть на высоте. Не допускается трещин, подгнивших, посиневших мест – такие лаги долго не прослужат.

Особое внимание геометрической правильности заготовок – деформированные, скрученные, изогнутые брусья будет крайне тяжело выставить по одному уровню.

Оптимальный вариант – если пиломатериалы уже прошли сушку на специализированных линиях, и их остаточная влажность не превышает 12%. Правда, такому материалу и дома нужно будет создать соответствующие условия хранения до монтажа. Брусья с влажностью более 15 ÷ 18% монтировать не стоит – их может покоробить при окончательном высыхании, что нередко ведет к общей деформации конструкции, появлению на полу нестабильных зон, скрипов и т.п .

Обычно для лаг брус подбирают из пропорции, что высота детали равна полторы ÷ две ее толщины.

h = 1.5÷2 × a

Но все же, «от чего начинать плясать»? Какое конкретно сечение бруса потребуется в той или иной ситуации? Здесь требуется оценить несколько критериев.

Если предполагается на лаги монтировать дощатое финишное покрытие пола, то начать следует, скорее всего, с планирования расположения балок. Дело в том, что деревянный пол по всем правилам укладывают так, чтобы швы между досками были параллельны направлению естественного освещения помещения. Таким образом, расположение лаг в соседних комнатах может различаться:

На схеме обозначениями показано:

1 – стены здания.

2 – входные двери в помещения.

3 – окна и направление потока естественного освещения (широкие розовые стрелки )

4 – лаги. Как видно, их направление может различаться.

5 – половицы чистового покрытия, всегда укладываемые перпендикулярно лагам.

Если же по лагам планируется укладка листового материала, как базы для последующего финишного покрытия, то ориентация расположения лаг ключевого значения иметь не будет.

Следующий вопрос – нужно решить, сколько лаг потребуется для каждого помещения. Иными словами, необходимо определиться с шагом их установки (расстояние между двумя соседними параллельными лагами).

Этот параметр напрямую зависит от толщины доски, которая будет применяться для монтажа чистового покрытия пола. Существуют определенные нормы, которые показаны с расположенной ниже таблице :

Зная, какой материал будет использован для пола, на основании составленной схемы монтажа несложно будет просчитать количество необходимых лаг и точное расстояние между ними. Шаг, безусловно, скорее всего, будет выражен не круглым числом, но округлять его можно будет только в меньшую сторону. При необходимости, лаги у стен допустимо уложить и с меньшим шагом – прочность конструкции от этого только выиграет.

Теперь можно определиться и с сечением бруса. Основной критерий для оценки при монтаже пола в частном доме, без бетонной основы – расстояние между точками опоры, то есть – длина пролета лаги.

Как видно, сечение бруса прямо пропорционально длине пролета , и достигает порой весьма значительных величин. При больших размерах помещения могут потребоваться весьма мощные балки, а это и утяжеление конструкции, и существенное повышение расходов на пиломатериал.

Лаги с промежуточными опорами — столбиками

Поэтому при больших пролетах часто практикуют установку дополнительных опор, например, кирпичных столбиков. Эта мера позволяет намного снизить требуемое сечение лаг:

Приведённые в таблицах значения сечений являются минимальными, и могут варьироваться, но только в большую сторону. Например, бывает, что требуется увеличить высоту самой лаги . Это случается тогда, когда необходимо сделать качественную термоизоляцию пола, а значит , планируется укладка толстого слоя утеплителя. Высота лаги для конструкции, собранной по принципу чернового и чистового пола (схема такого пола приведена и расписана несколько ниже по тексту), в таком случае будет суммироваться из толщин черепного бруска, наката (доски чернового пола ), утеплительного материала и вентиляционного зазора. Ну а ширина лаги при этом остается табличной.

Для лаг , которые устанавливаются на бетонное основание, непосредственно на него или же на стойки (подкладки) с шагом между ними порядка 500 мм, такие сечения не требуются. Здесь вполне достаточно бруса толщиной 50 мм, а высота определяется в зависимости от необходимой высоты подъема поверхности (есть ограничение – не менее 40 мм). Главное – выбрать правильный шаг, о чем уже упоминалось выше.

Чтобы закончить вопрос с выбором и подготовкой материала, следует упомянуть об еще одном важном моменте. Дело в том, что древесина, как органический природный материал, подвержена со временем разложению – она может начать пересыхать, гнить, трухляветь. Кроме того, дерево является излюбленной питательной средой для целого ряда «представителей» микрофлоры (плесеней, грибков, бактерий), насекомых и даже грызунов. Таким образом, чтобы обеспечить долговечность конструкции пола, его детали следует подвергнусь специальной обработке.

Для этого существует немало готовых составов. Многие из них, например, очень популярный среди строителей «Пирилакс », сочетают в себе двойную функцию. Помимо придания древесине антисептических качеств и лечения от уже имеющихся биологических поражений, они резко повышают ее огнестойкость, так как содержат в своём составе антипирены .

Обработку проводят после приготовления состава в нужной консистенции (чаще всего – он реализуется уже готовым к применению). Наносить пропитку можно кистью, аэрозольным распылением, а небольшие детали – просто окунают в емкость с раствором. Примерный минимальный расход д ля только провести – порядка 100 мл/м² площади поверхности заготовок. Рекомендуется провести двойную обработку – первому слою дают впитаться и высохнуть (при положительных температурах воздуха это займет около часа), а затем обработку повторяют.

Для придания древесине выраженных огнестойких качеств, расход при обработке увеличивают примерно до 180 ÷ 280 мл/м², и требуемый расход обеспечивается несколькими слоями нанесения. А увеличение расхода до 400 мл/м² (также , послойно) делает древесину трудногорючей – класс огнестойкости Г1, распространения пламени – РП 1 , дымообразования – Д2.

Перед обработкой брусьев для лаг они должны быть очищены от грязи и пыли, извести, краски и т.п . Нет никакого смысла обрабатывать непросушенную древесину – во-первых, сам состав будет крайне плохо впитываться, а во-вторых, это нарушит процесс нормальной естественной просушки материала. Максимально допустимая влажность перед обработкой – 25%, хотя и на этом предельном уровне качество обработки будет уже не тем.

Цены на различные виды бруса

Установка лаг на первом этаже частного дома «по грунту »

Термин «по грунту» встречается достаточно часто, но при этом необходимо понимать, что, конечно, в подавляющем числе случаем лаги никоим образом с поверхностью грунта не контактируют. Они могут крепиться к брусу нижнего венца, с помощью соединительных металлических деталей или же врубкой.

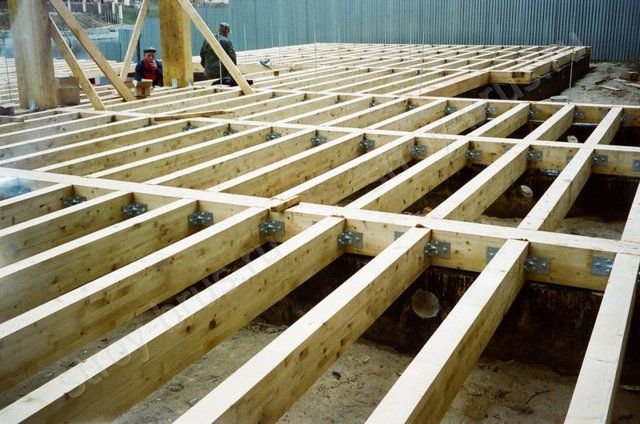

Другой вариант – лаги укладываются концами на фундаментную ленту или ростверк. При этом обязательно прокладывается слой гидроизоляции. Обычно в этих целях применяют рубероид. Если он толщиной менее 3 мм, то следует его уложить в два слоя.

С каждой из сторон лага должна находить на горизонтальную плоскость ростверка, ленты или бруса обвязки как минимум на 100 мм.

1 – фундаментная лента.

2 – стена здания.

3 – слой гидроизоляционного материала – рубероида.

4 – брус нижней обвязки.

5 – лаги.

6 – обязательный зазор между концами лаг и стенами – не менее 20 мм.

7 – уголки для фиксации лаг к брусу обвязки.

Такой вариант вп олне возможен, если пролет лаги не слишком большой. При значительных же размерах потребуется брус соответствующего сечения , но и он, возможно, не даст гарантии того, что со временем лага не начнет слегка прогибаться. Поэтому , оптимальным вариантом станет установка опорных столбиков.

Их располагают по осям размещения лаг. Отступ от стены первого столбика выбирают примерно 500 мм, а остальные устанавливают на равных промежутках с шагом не менее 1 метра (см. таблицу выше).

Столбики также нуждаются в фундаменте. Он может быть под каждую опору индивидуальным…

…или же под целый ряд опор заливается общая лента.

1 – лента фундамента здания.

2 – малозаглубленный фундамент под опору.

Самый простой вариант установки лаг – непосредственно на плоскость бетонного основания. Это возможно в том случае, если нет ощутимых перепадов по высоте, финишное покрытие не требует подъема уровня, нет нужды в сильной термоизоляции.

В этом случае лаги строго одного сечения просто раскладываются по намеченным линиям разметки. Между ними и бетонной поверхностью рекомендовано проложить полоску из ДВП , обработанную уже упоминавшимся антисептическим составом.

Схема пола с утеплением – чрезвычайно похожа на приведенную выше, и подробно ее расписывать нет смысла. Единственное различие в том, что нет черепных брусков и досок чернового пола.

1 – бетонное основание пола.

2 – лаги.

3 – прокладка из ДВП

Дальнейшая нумерация полностью повторяет первую схему.

Крепить брусья лаг к полу проще всего с помощью уголков, которые крепятся к дереву саморезами, а к стяжке – забивными дюбелями или анкерами.

Можно для крепления использовать и дюбеля со шпилечной верхней частью. В этом случае в брусьях лаг фрезеруются круглые пазы, куда спрячутся шайба и гайка.

Лаги располагаются на полу с учетом рассчитанного шага таким образом, чтобы расстояние от первого бруса до параллельной ему стены было порядка 30 ÷ 50 мм, а торцевые концы не доходили до стен на 20 мм.

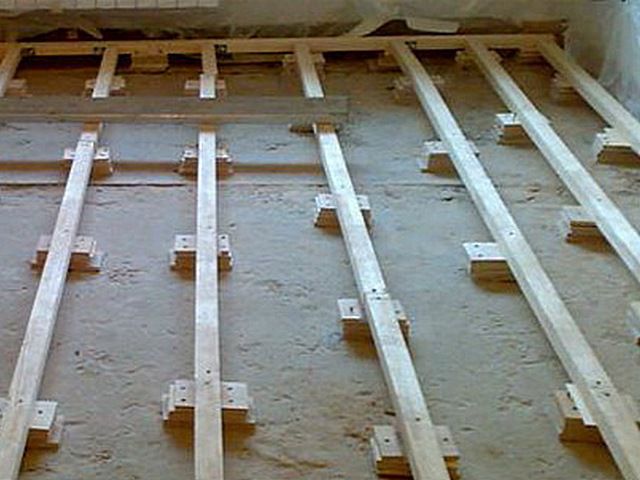

Несколько сложнее обстоит дело, если требуется выведение уровня лаг в одну плоскость, особенно если по тем или иным соображениям необходимо значительно поднять пол. Раньше практически единственным доступным методом для достижения цели были деревянные подкладки (из кусочков доски, фанеры и т.п .)

Установка лаг на нужный уровень с помощью подкладок — ужа давно «вчерашний день»

Казалось бы, способ чрезвычайно простой, но назвать его удобным – никак не получается, особенно если уровень подъема или перепада высот велик. Точно подогнать нужную высоту опоры – весьма сложно, нередко для этого требуется дополнительная индивидуальная подгонка деревянных фрагментов. Многослойные подставки необходимо склеивать или скручивать, но и это не придает конструкции высокой жесткости . Большая площадь опоры на неровном, бугристом полу ведет к нестабильности ее положения. Одним словом, достичь высокой точности и гарантированной устойчивости системы лаг при таком подходе – очень проблематично.

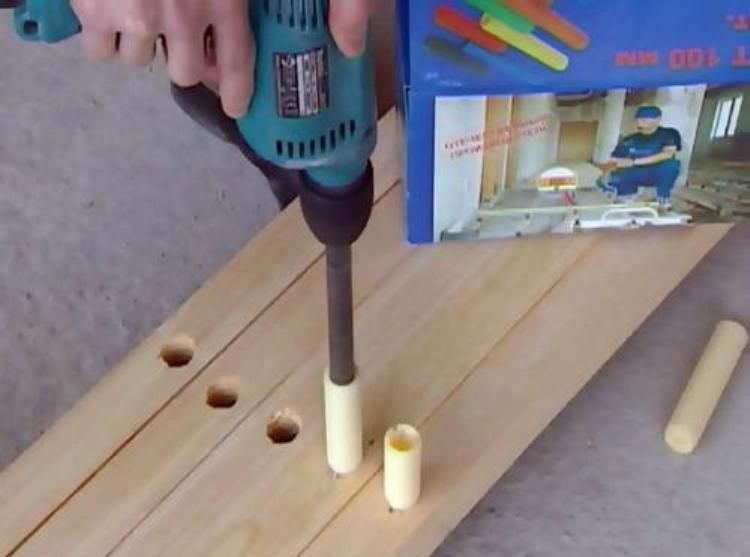

Поэтому современные мастера все чаще прибегают к так называемым системам регулируемых лаг. При таком подходе лаги крепятся на подставки, которые тем или иным способом позволяют регулировать высоту уровня на каждой из опор. Это могут быть самые простейшие П-образные кронштейны с отверстиями для фиксации бруса на выбранной высоте, или же резьбовые системы, изменять высоту у которых еще проще – вращением гайки или винтовой стойки.

На рисунке представлено только две разновидности регулируемых стоек, хотя на самом деле их значительно больше. Все рассмотреть в масштабе одной статьи просто невозможно, поэтому будет показан пошаговый процесс установки только двух – систем лаг с П-образными кронштейнами и с резьбовыми стойками-шпильками.

Система лаг для утепленного пола на П-образных кронштейнах

Для обустройства такого пола используются стальные оцинкованные кронштейны высотой 167 мм. Они рассчитаны на установку лаг из бруса сечением 40 × 70 мм.

Для примера – процесс создания теплого пола на балконе или лоджии.

Иллюстрация	Краткое описание операции
	Опорный элемент конструкции – П-образный кронштейн.
	Для скрепления лаг с поперечинами понадобятся металлические уголки.
	Первым делом, как всегда, проводится уборка поверхности основания. Если есть щели, то их следует заделать монтажной пеной. Будет нелишним покрыть бетонное основание грунтовкой глубокого проникновения – меньше пыли и дополнительная гидроизоляция.
	Проводится разметка. Лаги вдоль стен намечаются так, чтобы выдерживалось расстояние примерно в 50 мм (от боковой грани лаги до стены).
	По намеченным рискам проводятся линии расположения лаг.
	Сразу намечается линия установки средней лаги (по центру), а также места монтажа перемычек. При этом учитывается то, что если покрытие из фанеры будет состоять из двух или более листов, то стыки должны прийтись именно на перемычки.
	Намечаются места установки кронштейнов. Шаг между ними на одной лаге – 500 мм. На перемычке достаточно одного кронштейна по центру.
	В полу пробуриваются отверстия под дюбели для установки кронштейнов.
	Кронштейны крепятся к поверхности бетонного основания. Необходимо следить за ровностью установки – чтобы П-образный кронштейн не быт провернут относительно осевой линии.
	Первый ряд кронштейнов для крайней лаги установлен.
	Пол подразумевается утепленный, и вопросами термоизоляции придется заниматься параллельно с установкой лаг, иначе позже это будет сделать проблематично. В полосе минеральной ваты прорезаются щели с таким расчетом, чтобы в них попали полки кронштейна. Получается единый утеплительный слой, а металл в этом случае не станет мостиком холода.
	Вставляется брус лаги. С одного края он выставляется по заданной высоте и временно фиксируется одним саморезом.
	Переходят на противоположную сторону лаги. Брус выставляется строго горизонтально, и также фиксируется саморезом.
	При монтаже балок вдоль стен есть одна загвоздка – со стороны стены их невозможно укрепить на саморезы. Выход есть – в каждом из кронштейнов, прямо через установленную в него лагу, сверлятся два отверстия 6,5 мм. Вставляются болты М6, и затягиваются гайкой со стороны стены – гаечным ключом это сделать несложно.
	Так будет выглядеть каждый из кронштейнов с лагой вдоль стены.
	Точно так же монтируется ряд кронштейнов и лага с противоположной стороны. Главное – контролировать, чтобы брусья были строго на одном горизонтальном уровне.
	Крепится ряд кронштейнов для центральной лаги.
	В этом месте брус крепить проще – стены не мешают. После укладки такой же, как и ранее, термоизоляции, он выставляется по уровню и крепко фиксируется с обеих сторон саморезами.
	Три линии лаг выставлены. Вертикальную нагрузку они выдерживают хорошо, но при воздействии сбоку стабильности нет. Чтобы устранить этот недостаток, нужно связать их перемычками.
	Для перемычки, как уже говорилось, достаточно одного кронштейна. После его установки укладывается слой утеплителя.
	отрезанный в нужный размер кусок бруса выставляется на место и фиксируется к лагам строго по уровню с помощью уголков и саморезов…
	а затем крепится и в кронштейне.
	Расстояние между перемычками – порядка 600 мм, но с учетом будущих стыков листов фанеры. Сборка каркаса окончена.
	Можно переходить к окончательному утеплению. Для начала минватой заполняются оставшиеся «окна»…
	…а потом сверху, при необходимости, можно уложить и второй сплошной слой.
	Раскраивается лист фанеры, заготовки укладываются на лаги. При этом необходимо сразу наметить линии, по которым будут вкручиваться саморезы.
	Листы фанеры крепятся саморезами, так, чтобы головки слегка «утонули», на 0,5 ÷ 1 мм в ее поверхности. Шаг между крепежными элементами – 150 ÷ 200 мм.
	Получилось очень ровное и прочное основание для укладки любого вида финишной отделки пола. Кроме того, если требуется создание на балконе комфортного микроклимата зимой, то перед настилом покрытия можно смонтировать пленочные обогреватели.

Установка лаг на резьбовые стойки-шпильки

Еще один метод точного выставления лаг, завоевавший большую популярность. Схематично, в разрезе, принцип крепления показан на рисунке:

Основным опорным элементом выступает резьбовая шпилька М8. Стандартная ее длина – 200 мм, из которых 40 мм занимает распорный анкер диаметром 10 мм.

В комплект к каждой стойке входит две усиленные шайбы под М8 с внешним диаметром 24 мм и толщиной металла 2 мм, и две самостопорящиеся гайки М8 с нейлоновыми кольцами. Для лаг обычно используют брус сечением 50 × 70 мм.

Из инструментов понадобится перфоратор с буром по бетону Ø10 мм, электродрель (мощный шуруповерт ), сверло обычное по дереву на 10,5 мм, перьевое – на 25 мм, будет полезна фреза для выборки круглых пазов Ø 26 мм. Для закручивания гаек можно воспользоваться обычным рожковым и накидным ключом на 13, но удобнее и быстрее работать будет, если удастся найти трубчатый торцевой ключ такого же размера, который можно буде зажать в патрон шуруповерта . Для выверки горизонтали потребуется уровень – в идеале – лазерный, но можно обойтись и обычным.

На вопросах разметки и подготовки поверхности останавливаться не будем – они уже были рассмотрены раньше, и в данном случае порядок практически такой же.

Иллюстрация	Краткое описание выполняемой операции
	Подготовленные лаги складываются «пакетом», выравниваются по краям. Делаются отметки точек, в которых будут установлены стойки. При этом соблюдается правило – крайние отметки от края лаги должны быть примерно на 50 ÷ 70 мм, а примерный шаг между опорами – 550 ÷ 600 мм. В дрель вставляется перьевое сверло на 25 мм. Им вырезаются углубления примерно на 15 мм.
	Чтобы соблюсти точность по глубине выборки, либо делают на сверле яркую отметку, либо устанавливают на дрель упор-ограничитель глубины. Такие отверстия фрезеруются во всех лагах.
	Далее, в патроне дрели сверло меняется на обычное, Ø 10,5 мм. Точно по центрам выбранных углублений брусья просверливаются насквозь.
	Для того чтобы шайба при сборке плотно прилегала всей своей поверхностью к древесине, углубления обрабатываются круглой фрезой Ø26 мм. Получаются ровные цилиндрические пазы глубиной 15 мм со сквозным отверстием точно по центру.
	Далее, лаги необходимо разложить точно по линиям разметки.
	Лага плотно прижимается к поверхности пола, и через ранее проделанные отверстия перфоратором намечаются или сразу пробуриваются отверстия в бетонной стяжке. Работать необходимо осторожно, чтобы случайно буром не разворотить древесину.
	Чтобы лага не сместилась со своего места, после пробуривания каждого отверстия ее можно временно фиксировать металлическими штырями – например, длинными толстыми гвоздями.
	Когда отверстия в полу по всей длине лаги намечены, штыри вынимаются, брус убирается в сторону. Из него вытряхивается бетонный мусор, образовавшийся при сверлении. При необходимости отверстия в полу углубляются перфоратором (примерно на 60 мм, а затем в них вставляются анкерные части шпилек-стоек.
	Затягивается анкерная гайка, отчего шпилька должна «мертво» встать в вертикальном положении.
	После того как все шпильки в ряду установлены и зафиксированы анкерами, на них накручивается по одной гайке с таким расчетом, чтобы они расположились примерно на 50 мм ниже уровня будущего покрытия. Затем поверх гайки одевается одна усиленная шайба.
	После того как подобные манипуляции проделаны со всеми шпильками ряда, можно надеть на них брусок лаги. Отверстия в лаге должны точно совпасть со стойками.
	Подобным же образом поступают и со всеми другими лагами.
	Затем на выступающую над лагами часть шпилек одевается по шайбе, а сверху закручивается гайка. Затягивать ее пока не нужно.
	Самый ответственный момент – выставление лаг по единому горизонтальному уровню. Высоту можно регулировать, подкручивая в ту или иную сторону нижнюю гайку. С каждой стойкой работают индивидуально, используя лазерный или обычный строительный уровень. При регулировке необходимо следить, чтобы лага при этом была плотно прижата к нижней шайбе.
	После того, как уровень на стойке гарантировано точно выставлен, можно плотно затянуть верхнюю гайку, надежно тем самым зафиксировав брус.
	И в ходе работы по выставлению лаг, и по ее завершении проводится тщательный контроль уровня, как продольном и поперечном направлении …
	… так и по диагонали.
	Когда все стойки зафиксированы, необходимо срезать шлифмашинкой выступающие лишние части шпилек. Работать необходимо очень аккуратно, чтобы не повредить деревянные детали.
	Подобные опоры, несмотря на кажущуюся «хлипкость», обладают отменной устойчивостью. Каждая из них при правильном монтаже выдерживает нагрузки до 700 кг. Для жесткости такой конструкции даже не требуется поперечных перемычек. Можно сразу переходить к монтажу фанерного покрытия.

Чтобы дополнить общую картину, можно упомянуть вскользь еще об одном типе резьбовых стоек для лаг.

Они представляют собой полые полимерные цилиндры, с внешней стороны которых нанесена резьба. В нижней части стойки имеется отверстие для крепления ее к полу дюбелем , а в верхней части сделан шестигранник для вращения ее специальным ключом.

В брусьях лаг просверливаются отверстия нужного диаметра, в которых вначале накатывается резьба, а потом в них ввинчиваются стойки.

После установки лаг и фиксации стоек к полу дюбелями , вращением добиваются нужного уровня. Затем лишнюю часть пластмассовой стойки просто срезают стамеской или сбивают зубилом.

Подобным стойкам в свое время была сделана очень широкая реклама, но, правда, тут же сеть заполнили и не самые восторженные отзывы о них. Мастера жаловались на хрупкость винтовых цилиндров, на сложность их вкручивания в древесину, на непродуманную до конца систему крепления к поверхности пола и т.п .

Впрочем, автору этой публикации не доводилось ни монтировать подобную систему, ни наблюдать ее в процессе эксплуатации. Поэтому разумнее воздержаться от субъективных оценок, а лучше выложить для ознакомления видеоролик про такие стойки для лаг.

Видео: монтаж системы регулируемых лаг

– на страницах нашего портала. Немало тонкостей хранит и технология.

Односкатная крыша своими руками

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Обычно односкатная крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками.

Угол наклона односкатной крыши

Первым делом при постройке односкатной крыши нужно определиться с углом наклона. Угол наклона односкатной крыши будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон - 8 градусов. Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири. Для металлочерепицы минимальный уклон односкатной крыши поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.

Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет односкатной крыши заканчивается, можно приступать к дальнейшим работам.

Конструкция односкатной крыши

Как и любая другая, односкатная крыша включает в себя следующие элементы:

1) Стропильная система, которая в свою очередь состоит из других дополнительных элементов, например для перекрывания большого пролета необходимы такие крепежные элементы, как стойки, распорки, ригели, подкосы, и пр., которые будут придавать необходимую жесткость стропильной системе;

2) Обрешетка, которая выполняет роль основания для кровли;

3) Слой тепло- и гидроизоляции;

4) Кровельный материал.

Стропила односкатной крыши

Начинаем строительство односкатной крыши своими руками с сооружения стропильной системы. Стропильная система односкатной крыши по сути дела представляет собой половинку стропильной системы двускатной. Для изготовления стропил лучше брать сосну или ель без сучков. Лаги необходимо тщательно просушить и обработать антисептиком для отпугивания вредителей, пожароустойчивым и влагоотталкивающим составами.

Работа по креплению стропил односкатной крыши начинается с укладки мауэрлата. Мауэрлат представляет собой бревно или брус, который кладется по всей длине несущей стены. Для надежности конструкции мауэрлат нужно обязательно привязать к стене при помощи проволоки, вмурованной в стену, или закрепить его длинными анкерными болтами.

В мауэрлате необходимо вырубить специальные гнезда, в которые будут укладываться стропила односкатной крыши. Теперь стропила кладем одним концом в вырубленное гнездо мауэрлата, а другим концом прибиваем к брусу или кладем на мауэрлат противоположной стены, и прибиваем их с помощью шиферных гвоздей или прикручивают проволокой для надежности.

Если ширина строения составляет более 4,5 метров, то стропила подпирают во избежание прогибания.

Обрешетка

После устройства стропильной системы можно приступать к изготовлению обрешетки из струганных досок, обработанных всеми необходимыми составами (см. выше). Доски укладываются перпендикулярно стропилам, с расстоянием друг от друга не превышающим 15 см.

Паро- и гидроизоляция

Теперь укладываем пароизоляционную пленку, и прикрепляем ее к обрешетке с помощью строительного степлера или мелких гвоздей с широкой шляпкой, и при необходимости утепляем крышу, в зависимости от характера вашей постройки.

Далее строительство односкатной крыши продолжается этапом укладки гидроизоляционного материала. Рулон гидроизоляционного материала разматывают по всей длине стены, перпендикулярно стропилам, и постепенно продвигаются вверх, делая небольшой нахлест на предыдущую полосу, и тщательно герметизируют места стыков.

Теперь осталось накрыть нашу крышу выбранным кровельным материалом, и работы по устройству односкатной крыши своими руками можно считать завершенными. Надеемся, что данная статья поможет вам! Успехов в строительстве!

Стропила односкатной крыши

Односкатные крыши для жилых домов нехарактерны, их чаще всего можно встретить на хозяйственных постройках – гаражах, сараях. Стропила односкатной крыши всегда наслонные. Что означает этот термин можно посмотреть в предыдущей статье: «Стропильная система двухскатной крыши». Для крыш с пролетами не более 4,5 м ставятся стропила без подкосов. Для всех остальных – с подкосами.

Некоторые технические данные

Наслонные стропила выполняются из лесоматериалов 2 сорта. Для работы можно использовать бревна, брусья, пластины и доски. Если вы используете бревна, брусья или пластины – шаг стропил будет составлять 150-200 см, при работе с доской шаг будет короче: 100-175 см. На пролеты в 4,5 м идут бревна или пластины диаметром 180-200 мм, доски берутся размером 60 х 220 мм. Окончательные размеры материала, из которого будет выполнена стропильная система односкатной крыши, определяется с помощью расчетов. Но, следует помнить, что стропила из бревен не могут быть меньше 120 мм в диаметре, из пластин - d/2=70 мм, из досок – 40 х 150 мм.

Устройство односкатной кровлиЕсли конструкция крыши требует устройства подкосов, то для них можно использовать бревна, брусья или доски. Необходимые размеры материала также определяются расчетным путем, но есть минимальные значения, меньше которых материал не применяется. В частности, для бревен – диаметр не менее 100 мм, для брусьев - 80 х 80 мм. Доски на подкосы берутся редко, но если их используют, то делают подкосы из двух досок 25 х 150 мм.

При устройстве односкатных крыш используется мауэрлат из бревен, его размеры не должны быть меньше 180-200 мм. Если кладется не сплошное бревно, а короткие отрезки под каждую стропильную ногу, то их длина не должна быть меньше 600-800 мм, при сохранении минимального диаметра.

Односкатная крыша при необходимости может иметь прогоны, которые изготавливаются из бревен или брусьев. Необходимое сечение прогона рассчитывается для каждой кровли отдельно, но минимальные значения для бревен: 200-260 мм, а для брусьев: 180 х 180 мм. Если прогоны большой длины, то для них потребуются стойки. Под стойки используют бревна размером не менее 130-200 мм или брусья сечением не менее 120 х 120 мм.

Стропильная система без подкосов

Односкатная крышаЕсли пролеты менее 4,5 м, стропила можно делать без подкосов, при этом лучше делать их безраспорными.

Крепление стропил односкатной крыши в этом случае должны отвечать следующим условиям:

Одна опора закреплена, но имеет возможность вращения

Вторая опора может свободно вращаться и сдвигаться.

Технически осуществляется это следующим способом:

В нижней части стропильной ноги делается врубка зубом для упора в мауэрлат, или крепится опорный брусок.

В верхней части делается запил со скосом глубиной не более 0,25h, где h – высота сечения стропил. Скос нужен для того, чтобы стропила могли изгибаться. В противном случае запил боковой поверхностью будет упираться в прогон и создавать распор. Длина запила должна составлять не менее 0,5h.

Если выполнить запил в верхней части стропильной ноги нельзя, то используют обрезок стропилы, который крепится с двух сторон с помощью монтажных пластин или деревянных прибоин. И запил, и крепление обрезка должны делаться горизонтально. На прогон верхние концы стропил укладываются свободно.

Изготовление верхнего узла крепления должно быть очень точным, поскольку любые отклонения моментально превращают систему из безраспорной в распорную.

Расчет стропил односкатной крыши всегда производится при условии, что на всю плоскость ската нагрузки действуют равномерно. В реальности все намного сложнее. Ветер может намести снег на одну сторону ската, весной снег может неравномерно сползать с крыши и т.д. Для того чтобы односкатную крышу не повело, ее коньковый прогон жестко закрепляется, и стойки, на которые он опирается, должны быть абсолютно вертикальны.

Правила монтажа прогонов

Если крыша имеет пролеты размером в 3-4,6 метров, то для устройства прогонов применяется консольно-балочная система. Консоль нужна, чтобы уменьшить изгиб прогона и использовать для него материал меньшего сечения. Стыковаться прогоны должны на расстоянии 0,15-0,2 длины пролета от опор. Дополнительно прогоны укрепляются подбалками. Подбалка соединяется с прогоном болтами, а стойки с подбалками – шипом. Для крыш большой площади через каждые 4-5 пролетов между стоек ставятся шпренгели. Конец прогона крепится к торцевой стене анкерами.Монтаж прогонов

Если проектом здания предусмотрена дополнительная стена или балка на чердаке, то поперечные подкосы будут упираться в лежень, идущий по прогону. Сам прогон, в этом случае, монтируется без подбалок, опорой для него служат стойки, которые располагаются над столбами. В середине пролета прогон подпирают продольные подкосы. Продольные подкосы монтируются попарно, через стойку. Подкосы и стойки соединяются с прогоном скобами из круглого железа. Минимальный диаметр скобы – 10-12 мм.

Для пролетов большей длины (например, в 6 метров) продольные подкосы располагаются у каждой стойки. Таким образом, поддерживается каждая треть пролета. Стыки прогонов располагаются на середине пролетов. В качестве крепежа используются скобы. Если есть дополнительная стена или балка, то будет использоваться лежень, как и в вышеописанном варианте. Все разновидности креплений прогонов можно посмотреть на фото:

Стропила с промежуточными опорами

Если пролет односкатной крыши больше 4,5 м, то для нее нужно монтировать стропила с подкосами или распорками. Подкосы могут устанавливаться под каждую стропильную ногу или через одну. Угол наклона подкоса – 45 градусов.

Устройство стропильной системы односкатной крыши больших размеров возможно только при наличии дополнительных прогонов. Более того, чтобы укрепить более высокую стену против ветра ставятся дополнительные подкосы, которые будут передавать часть ветровой нагрузки на мауэрлат.

Там, где стропильные ноги опираются на мауэрлат или прогоны, вытесываются горизонтальные площадки. На рисунке можно увидеть варианты для стропил из бревна, бруса или доски.Односкатная крыша с дополнительными прогонами

Стропила через одну крепятся проволочной скруткой к костылю, который вбивается в стену на 20-30 см ниже мауэрлата. Проволоку берем диаметром 2-3 мм, а скрутку крутим из 2-3 проволочин. Если местность с сильными ветрами, а здание – кирпичное, то и мауэрлат крепится проволокой к кладке. Для деревянных зданий можно использовать скобы.

Если величина стропил такова, что их нужно состыковывать, стыки должны приходиться на стойки или консоли. Сам стык выполняется с помощью косого прируба. Для стропил из бревен дополнительное крепление стыков производится с помощью болтов 12-16 мм в диаметре. А если стропила изготовлены из досок, то их скрепляют гвоздями 5 или 5,5 мм диаметра.

В небольшой статье мы дали самое общее описание устройства стропил для односкатной крыши. Тем, кто все хочет делать своими руками, придется сначала засесть за инженерные расчеты, чтобы заказать необходимый материал для стропил. В этом вам может помочь специальная программа для расчета стропильных конструкций

Строительство крыши. Односкатная крыша

Для начала немного теории. Что же такое односкатная крыша, каковы ее особенности?

Я часто посещаю различные регионы стран СНГ, и заметил, что в России в целом популярны двухскатные крыши или как их еще называют «домики». Что дает такая крыша? Во-первых, конечно большой чердак или мансарду. Это практично. Построив дом с двускатной крышей, вы получаете еще одно помещение, которое можно использовать для хозяйственных нужд или даже как жилое, при соответствующем утеплении. К тому же это помещение является как бы буфером. Если оно не отапливается, температура в нем выше, чем на улице, но ниже чем в помещении. В таком случае вы можете существенно сэкономить на утеплителе для потолка.

Однако в регионах, где лес является дефицитным или чрезмерно дорогим товаром, не редки сильные затяжные ветра, популярна односкатная крыша. Она намного экономнее в материалах, чем двухскатная крыша, и к тому же проще в конструкции. На нее уходит вдвое, а то и втрое меньше леса. Кроме того, односкатные крыши редко имеют большой угол наклона, как правило, не более 25º. Это уменьшает площадь атаки на крышу ветром и делает ее более выносливой к сдуванию. Односкатные крыши часто укрываются от поддевания ветром каменными бордюрами, то есть открытой является только одна часть крыши – сточная, остальные же три находятся как бы внутри здания, под защитой этих бордюров. Выбирая такой варрант с бордюрами, необходимо укрыть верх бордюров оцинкованным железом или черепицей. В обратном случае атмосферные осадки будут впитываться в стену, появиться сырость и плесневый грибок, который так трудно вывести. Все это приведет к разрушению стены.

Переходим к практике.

Как построить односкатную крышу

Материалы и инструменты:

Лес: брус 15, брус 12, доска необрезная;

Гвозди шиферные;

Гвозди 80-ка;

Молоток;

Ножовка;

Гидробарьер;

Степлер, скобы для степлера;

Острый нож.

Мы возьмем (как стартовую площадку) каменный дом с последним сейсмопоясом. Именно на сейсмопояс мы будем укладывать потолочные балки. Потолочными балками нам послужит брус 12. Если вы правильно залили сейсмопояс, то у вас по всему его периметру должен быть одинаковый уровень. Это позволяет не класть мауэрлатную доску под потолочные балки. Кладем балки через каждые 70-80 см. Это наиболее оптимальное расстояние, не единожды проверенное на практике.

Закладываем промежутки камнем, оставив не заложенными промежутки со сливной стороны. Если ваш дом каменный, построенный из ракушечника, то прогоните три ряда камня и кладите мауэрлатную доску. Тут она обязательная. Во-первых: она сгладит естественные неровности, так как каменная кладка редко бывает абсолютно ровной, а во-вторых, укрепит крепление крышных лаг.

Лаги укладываем одним концом на мауэрлатную доску (параллельно потолочному брусу) и прибиваем к ней, а другим концом вплотную к брусу. Сбиваем брус и лаги шиферными гвоздями. Должен получиться прямоугольный треугольник.

Теперь в том месте, где лаги и брус лежат на сейсмопоясе, прикручиваем их стальной проволокой к поясу. Для этого просовываем проволоку под пояс (через камень) и закручиваем вокруг балки. Проделать эту операцию нужно обязательно, так как это самое слабое место – тут крыша просто лежит на сейсмопоясе.

С необрезной доски необходимо стесать топором кору (обзол). Ведь именно в ней заводятся вредители, которые, поразив кору, проникают и в тело доски.

Набиваем доску перпендикулярно на лаги. Можно оставлять между досками расстояние 1-15 см (так вы сможете сэкономить материал).

Крайняя доска со сливной стороны и с верхней стороны должна выступать на 10 см за стены. Это делается для предотвращения заливания воды под крышу. Теперь у вас должен получиться деревянный скелет крыши.

Перейдем к следующему этапу: укладке гидробарьера. Гидробарьер – это тот же рубероид, полиэтиленовая пленка или любой другой материал, в изобилии продающийся в строительных магазинах. Тут все зависит от личных предпочтений или финансовых возможностей. Раскатываем гидробарьер от одного края крыши до другого параллельно доске. Начинаем от самой нижней точки крыши, ближней к сливу. Размотав гидробарьер, отрезаем кусок от рулона и повторяем все операции с самого начала. Новый кусок нахлестываем на прежний, на 5-10 см. Если вы выбрали пленку или любой другой подобный материал, то следует прикрепить его к доскам степлером. Рубероид сам по себе достаточно тяжелый.

Учтите, что передвигаться по застеленной гидробарьером крыше станет опасно. Появится опасность оступиться или провалиться между досок. Перемещайтесь по крыше аккуратно. Лучше разложить поверх гидробарьера доски и ходить по ним.

Наступил последний этап, укладка шифера. Укладка производиться по следующему правилу: первым ложится самый дальний от вас лист в самый низ крыши, то есть первый от слива. И дальше укладываем шифер все ближе и ближе к «вашему» краю, нахлестывая один лист на другой. Обычно один край шиферного листа отмечен красной полоской. Так вот, вы всегда должны накрывать эту красную полоску очередным листом. Проложив первый ряд от одного края до другого, укладывайте последующий, нахлестывая теперь еще и нижний край на лежащие листы.

Разложив весь шифер, начинаем пробивку. Прибивать шифер так же надо по одному простому правилу: в месте стыка четырех листов. То есть двух нижнего ряда и двух верхнего ряда. Стык в этом месте образует крест. Прибивайте самый верхний лист во вторую волну. Он прижмет все придавленные им листы. Таким образом, вы прижмете одним гвоздем четыре листа шифера. По краям следует так же пробить по два гвоздя сверху и снизу. Такую крышу не унесет ни один ураган.

Ваша односкатная крыша готова. Теперь следует прибить ветровую доску на лаги, торчащие с верхней и нижней стороны. Это предотвратит подрывание крыши ветром. Обычно ветровую доску заказывают в столярном цеху. Ее делают из цельной длинной доски, четко по размерам вашей крыши.

Последней операцией с готовой односкатной крышей будет установка отливов. Отливы вы можете установить сами или вызвать специалистов для их установки. Если вы не обладаете определенными навыками, лучше выбрать второй вариант, ведь кровельные работы, установка отливов – это высотные работы, связанные с определенными риском. Без использования соответствующего снаряжения эти работы представляют опасность для жизни и здоровья.

Если вы все сделали правильно, то ваша односкатная крыша будет служить вам долгие годы, оберегая ваш дом.

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

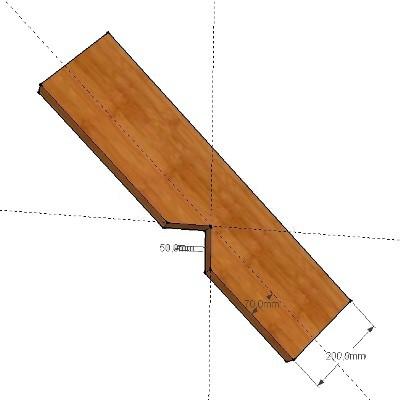

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

По такому способу строится стропильная система в деревянных срубах.

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Схема – стропила со скользящей опорой и пропилами

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.
