ГОСТ 2.306-68
Группа Т52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
Unified system for design documentation. Graphical designations of materials and rules for their representation
МКС 01.080.30
Дата введения 1971-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 758
Изменение N 4 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004 ]
3. (Исключен, Изм. N 4).
4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Номер пункта |
|
6. ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, , утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г., июне 2006 г. (ИУС 11-80, 12-87, 7-89, 9-2006)
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт.1а.
(Введен дополнительно, Изм. N 1).
2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл.1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
Таблица 1
Материал | Обозначение |
1. Металлы и твердые сплавы | |
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже | |
3. Древесина | |
4. Камень естественный | |
5. Керамика и силикатные материалы для кладки | |
6. Бетон | |
7. Стекло и другие светопрозрачные материалы | |
8. Жидкости | |
9. Грунт естественный |
Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. N 1, 2).
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт.1.
а - сетка; б - засыпка
4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл.2.
Таблица 2
Материал | Обозначения |
1. Металлы | |
2. Сталь рифленая | |
3. Сталь просечная | |
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п. | |
5. Стекло |
Примечания:
1. (Исключено, Изм. N 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

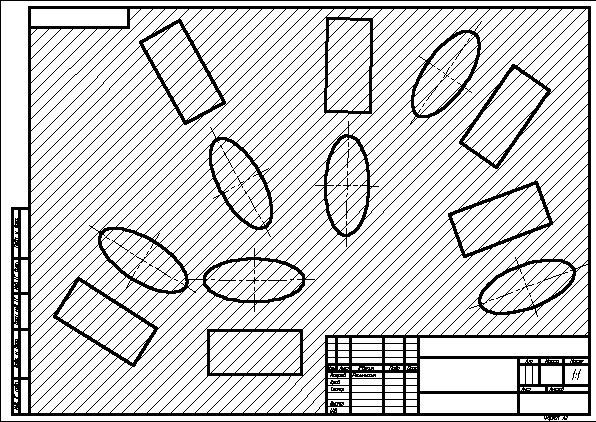

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт.2а) или к его оси (черт.2б), или к линиям рамки чертежа (черт.2).
Черт.2а
Черт.2б
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт.3 и 4).
Черт.4
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. N 2).
7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах (черт.5 и 6). Линии штриховки стекла (черт.7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.
(Измененная редакция, Изм. N 4).
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.8, 9).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.
9. Обозначение, указанное в п.3 табл.1, и обозначение засыпки в сечении выполняют от руки.
(Измененная редакция, Изм. N 1).
10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого - влево (встречная штриховка).
При штриховке "в клетку" для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт.10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.11).
11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт.12).
(Измененная редакция, Изм. N 1).
Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. - М.: Стандартинформ, 2007
ЕСКД ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах
Графическое обозначение материала в сечениях и на виде - штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.
Обозначения графические материалов в сечениях
Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.Таблица 1. Графическое обозначение материалов в сечениях
| Материал | Обозначение |
|---|---|
| 1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать) | |
| 2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже |
|
| 3. Древесина |
|
| 4. Камень естественный |
|
|
|
|
|
|
|
| 8. Жидкости |
|
|
Примечание:
- Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
- Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
- Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
Обозначения графические материалов на видах
При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.Таблица 2. Графическое обозначение материалов на виде (фасаде)
| Материал | Обозначение |
|---|---|
| 1. Металлы |
|
| 2. Сталь рифленая |
|
| 3. Сталь просечная |
|
| 4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п. |
|
| 5. Стекло |
|
Примечание:
- Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
- В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
- Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)
Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)
Рисунок 3. Штриховка под углом 45
Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о, совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).
Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.
Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
Узкие и длинные площади сечения (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах (рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 - 20 о к линиям большей стороны контура сечения.
Рисунок 6. Штриховка узких и длинных площадей
Рисунок 7. Штриховка узких и длинных площадей
Штриховка всех обозначений в этом случае выполняется от руки.
Рисунок 8. Штриховка узких и длинных площадей
Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.
Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.
Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого - влево (встречная штриховка).При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).
Рисунок 11. Образец штриховки смежных площадей
Рисунок 12. Образец штриховки смежных площадей
При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).
Рисунок 13. Образец штриховки больших площадей
ГОСТ 21.207-2013
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ
System of design documents for construction. Graphical signs for drawings of motor-ways
МКС 01.100.30
Дата введения 2015-01-01
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены
Сведения о стандарте
1 РАЗРАБОТАН Открытым Акционерным Обществом - Центром методологии, нормирования и стандартизации в строительстве (ОАО "ЦНС") совместно с Закрытым Акционерным Обществом "Проектно-изыскательский и научно-исследовательский институт промышленного транспорта" (ЗАО "Промтрансниипроект")
2 ВНЕСЕН Техническим комитетом ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (МГС) (протокол от 14 ноября 2013 г. N 44)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Сокращенное наименование органа государственного управления строительством |
|
Азербайджан | Азстандарт |
|
Минэкономики Республики Армения |
||
Казахстан | Госстандарт Республики Казахстан |
|
Киргизия | Кыргызстандарт |
|
Молдова-Стандарт |
||
Росстандарт |
||
Таджикистан | Таджикстандарт |
|
Узбекистан | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2315-ст межгосударственный стандарт ГОСТ 21.207-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Апрель 2015 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1 Область применения
1 Область применения
Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 21.101-97 * Система проектной документации для строительства. Основные требования к проектной и рабочей документации
________________
*На территории Российской Федерации действует ГОСТ Р 21.1101-2013
ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций.
ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.302-2013 * Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.701-2013 * Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог
________________
* Вводится одновременно с разрабатываемым стандартом
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 дорожная разметка:
Линии, надписи и другие обозначения, применяемые самостоятельно, в сочетании с дорожными знаками или светофорами на проезжей части автомобильной дороги, искусственных сооружениях и элементах обустройства дорог, информирующие участников дорожного движения об условиях и режимах движения на участке дороги.
3.2 дорожный знак:
Техническое средство организации безопасности движения с обозначениями и/или надписями, информирующими участников дорожного движения о дорожных условиях и режимах движения, расположении населенных пунктов и других объектов.
4 Общие положения
4.1 Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее - условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ 21.701 , а также с применением условных обозначений, установленных ГОСТ 21.204 , ГОСТ 21.302 , ГОСТ 2.306 . ГОСТ 21.201 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).
4.2 Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.
Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303 .
4.3 Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 , а также установленными ГОСТ 21.101 .
4.4 Условные обозначения, не регламентированные стандартами, приводят в общих данных по рабочим чертежам или на соответствующих чертежах.
5 Условные обозначения на планах дорог
5.1 Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.
5.2 Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если числовое значение изображения ширины дороги в соответствующем масштабе менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.
Таблица 1
Наименование | Обозначение |
1 Автомобильная дорога: | |
а) с обозначением дороги или маршрута по перечню автомобильных дорог | |
б) с обозначением дорожного покрытия Примечание - Цифрами указывают ширину дороги, буквами - материал покрытия. | |
Примечание - в перечислениях а )-в ) показано упрощенное обозначение дороги для масштаба более 1:5000. | |
2 Швы покрытия: | |
а) шов расширения | |
б) шов сжатия | |
в) шов ложный | |
г) шов смещения | |
д) шов у бордюра | |
3 Граница участков строительства Примечание - Римскими цифрами указывают номера участков. Слева от ординаты (выносной линии) указывают пикетажное положение. | |
4 Подкюветная дренажная сеть со смотровыми колодцами | |
5 Откосные дрены | |
6 Водосброс с проезжей части | |
7 Дорожное ограждение | |
9 Галерея | |
10 Подземный переход | |
11 Надземный переход | |
Примечание - В пунктах 4-11 на полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под полками - обозначение документа на их выполнение. |
|
6 Условные обозначения на продольных профилях дорог
Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.
Таблица 2
Наименование | Обозначение |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Пересечение автомобильных дорог | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Съезд или примыкание к автомобильной дороге | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 Развязка автомобильных дорог в разных уровнях: а - на пересечении б
- на примыкании | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 Пикет и расстояния между точками перелома фактической поверхности земли | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 Неправильный пикет | Допускается использовать на чертеже полное изображение знака в соответствии с национальными стандартами*. Размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров. Рисунок 1
|
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») и Открытым акционерным обществом «Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве» (ОАО «ПНИИИС»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44-2013)
Краткое наименование страны по МК (ИСО 3166)004-97
Код страны по МК (ИСО 3166)004-97
Сокращенное наименование национального органа по стандартизации
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2385-ст межгосударственный стандарт ГОСТ 21.302-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г
Информация об изменениях к настоящему стандарту публикуется в ежегодном инфор>кационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячном информационном указателе «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведошенив будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2014
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
Наименование
Обозначение
11 Доломит
12 Дресва (дресвяный грунт)
13 Известняк
15 Каменная соль
16 Камни, глыбы
17 Карбонатная мука
18 Конгломерат
19 Лесс (лессовидные суглинок, глина)
да-да-is-да-да-да-Д Д Д Д Д
Д Д Д Д А А
Д Д Д Д Д I
о о
Наименование
38 Туффит известковый
39 Щебень (щебенистый грунт)
Техногенные грунты
40 Насыпные антропогенные образования и природные перемещенные грунты разных классов
41 Намывные песчаные, пылеватые и глинистые грунты: отходы производства (хвосты обогатительных фабрик, шлаки, золы и пр.)
42 Скальные, полускальные грунты (магматические, метаморфические и осадочные), закрепленные разными способами
43 Пылеватые глинистые связные грунты (глинистые, илы, сапропели, торф и др.), закрепленные разными способами
44 Несвязные (песчаные, крупнообломочные) грунты, закрепленные разными способами
45 Уплотненные в природном состоянии
Обозначение
|
Продолжение таблицы 4 |
||||||||||||||||||||
|
||||||||||||||||||||
|
Продолжение таблицы 4 |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
7 Условные графические обозначения характерных литологических особенностей грунтов
Условные графические обозначения характерных литологических особенностей грунтов, приведенные в таблице 5. изображают редкими знаками на фоне условных
|
Таблица 5 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ДОКУМЕНТАЦИИ ПО ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ ИЗЫСКАНИЯМ
System of design documents for construction.
Symbol graphics for engineering-geological investigation documents
Дата введения - 2015-01-01
1 Область применения
Настоящий стандарт устанавливает условные графические обозначения видов грунтов, их литологических особенностей, особенностей залегания слоев грунтов, элементов геоморфологии, геокриологии, гидрогеологии, применяемые на инженерно-геологических картах, разрезах, колонках.
Стандарт распространяется на проектную и рабочую документацию для строительства предприятий, зданий и сооружений различного назначения.
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
3.4 Геологические индексы на инженерно-геологических картах, разрезах и колонках принимают в соответствии с индексами, используемыми на государственной геологической карте Российской Федерации и стран СНГ масштаба 1:200 000 и крупнее.
3.5 Условные графические обозначения на инженерно-геологических картах, разрезах и колонках выполняют линиями, указанными в таблице 1.
|
Таблица 1 |
|||||||||||||||||||||||
|
ГОСТ 21.302-2013
|
Наименование |
Начертание |
Толщина линии по отношению к толщине основной линии |
Основное назначение |
|
|
3 Штриховая |
от S до S 3 2 |
стратиграфо- генетических комплексов, предполагаемые |
||
|
от S до S 5 3 |
Границы инженерногеологических элементов, предполагаемые |
|||
|
4 Штрихпунктирная |
от S до S 5 3 |
Границы уровней грунтовых вод: элементы геоморфологии; границы инженерно- геологических процессов |
||
3.6 Толщина сплошной (толстой) основной линии S должна быть в пределах от 0,5 до 1.5 мм в зависимости от размеров и сложности изображения, а также от формата чертежа.
3.7 Цвета линий могут быть различными в зависимости от назначения.
3.8 Условные графические обозначения и надписи выполняются в соответствии с указаниями в таблицах 1-10, при этом основным цветом является черный. В случае загруженности чертежа черный цвет может быть заменен на другой.
4 Условные графические обозначения на инженерно-геологических картах, разрезах и колонках
Условные графические обозначения горных выработок, геофизических профилей, значений при производстве геофизических исследований, точек испытания грунтов, точек наблюдений и исследований, точек нагнетания (налива) и откачки, точек отбора образцов грунта и т.п., применяемые на инженерно-геологических картах, разрезах и колонках, приведены в таблице 2.
Продолжение таблицы 2
|
Наименование |
Обозначение |
Примечание |
|
в) расчистка |
Около обозначения указывают номер выработки |
|
|
г) колодец |
1 Обозначают синим цветом. 2 Над обозначением указывают номер колодца и геологический индекс водоносного горизонта, слева от обозначения - дебит, л/с, справа - минерализацию воды, г/л |
|
|
д) скважина безводная |
1 Обозначают синим цветом. 2 Около обозначения указывают номер скважины |
|
|
е) скважина без опробования водоносного горизонта |
1 Обозначают синим цветом. 2 Над обозначением указывают номер скважины и через дефис - геологический индекс водоносного горизонта |
|
|
ж) скважина водопоглощающая | ||
|
и) скважина гидрогеологическая |
2 -Р 11,5 /^\ 2 5,0 3.0 W 0.4 |
1 Обозначают синим цветом. 2 Над обозначением указывают номер скважины и через дефис - геологический индекс водоносного горизонта. 3 Слева от обозначения гидрогеологической скважины указывают: над чертой - дебит, л/с. под чертой - понижение, м. Справа от обозначения: над чертой - глубину естественного уровня, м; под чертой - минерализацию воды, г/л |
|
к) скважина каротажная |
1 Около обозначения указывают номер скважины. 2 Прописными буквами русского алфавита обозначают вид каротажа. Примеры 3 - электрокаротаж; Р - радиоактивный; Т - термокаротаж; В - видеокаротаж |
|
|
л) скважина разведочная |
ГОСТ 21.302-2013
|
Наименование |
Обозначение |
Примечание |
|
м) скважина техническая |
Около обозначения указывают номер выработок |
|
|
п) штольня | ||
|
2 Геофизические профили: |
||
|
а) магнитный профиль |
Около обозначения указывают номер профиля |
|
|
б) сейсмический профиль | ||
|
в) электрический профиль | ||
|
3 Точка вертикального электрического зондирования (ВЭЗ) |
Над точкой указывают ее номер с индексом «В» |
|
|
4 Значения при производстве геофизических величин: |
||
|
а) значения удельного электрического сопротивления, Ом-м | ||
|
б) значения скоростей продольных и поперечных волн (упругих), м/с | ||
|
5 Точки испытания грунтов: |
||
|
а) вращательным срезом | ||
|
б) на срез | ||
|
в) прессиометром | ||
|
Наименование |
Обозначение |
Примечание |
Около обозначения указывают номер точки |
|||||||||||||||||||||||
|
д) динамическим зондированием | ||||||||||||||||||||||||||
|
е) статическим зондированием | ||||||||||||||||||||||||||
|
6 Точки наблюдений и исследований | ||||||||||||||||||||||||||
|
а) инженерно-геологической съемки |
Около обозначения указывают номер точки наблюдения |
|||||||||||||||||||||||||
|
б) за режимом подземных вод в скважине |
1 Значок скважины или шурфа обозначают синим цветом. 2 Значок точки наблюдения обозначают черным цветом. 3 Около обозначения указывают номер точки |
|||||||||||||||||||||||||
|
в) за режимом грунтовых вод в шурфе | ||||||||||||||||||||||||||
|
расходометрических в скважине |
1 Обозначают синим цветом. |
|||||||||||||||||||||||||
|
7 Точки нагнетания (налива) и откачки: |
||||||||||||||||||||||||||
|
а) точка нагнетания на опытном участке |
1 Обозначают синим цветом. 2 Около обозначения указывают номер точки |
|||||||||||||||||||||||||
|
б) точка опытного нагнетания в одиночную горную выработку (шурф или скважину) | ||||||||||||||||||||||||||
|
в) точка откачки на опытном участке | ||||||||||||||||||||||||||
|
г) точка опытной откачки из одиночной горной выработки (шурфа или скважины) |
5 Условные графические обозначения показателя текучести и степени водонасыщения грунтов на инженерно-геологических разрезах и колонках Условные графические обозначения показателя текучести и степени водонасыщения грунтов, применяемые на инженерно-геологических разрезах и колонках, приведены в таблице 3. |
|||||||||||||||||||||||||
|
Наименование |
Показатель текучести |
водонасыщения |
Обозначение |
||
|
Суглинок, глина |
Полутвердая | ||||
|
Суглинок, глина |
Тугопластичная | ||||
|
Пластичная | |||||
|
крупнообломочный |
Средней степени водонасыщения | ||||
|
Суглинок, глина |
Мягкопластичная | ||||
|
Суглинок, глина |
Текучепластичная | ||||
|
Супесь, суглинок, глина | |||||
|
крупнообломочный |
Насыщенный | ||||
6 Условные графические обозначения основных видов грунтов
Условные графические обозначения основных видов грунтов приведены в таблице 4.
1 Алевролит
И точками можно перейти к условным обозначениям различных горных пород и способов их залегания. Известно, что существуют породы осадочные и магматические. В данной статье мы изучим условные обозначения пород этих двух видов.
Осадочные породы обычно залегают пластами, вторые чаще сплошными массами. Наиболее распространенные осадочные породы: пески, песчаники, конгломераты, глины, глинистые сланцы, торф, угли, известняки и др. Наиболее распространенные магматические : граниты, диориты, диабазы, базальты и вообще лавы. Каждая из пород на разрезах может быть показана такими условными обозначениями, которые в какой-то мере напоминают изображаемую породу. Так, например, пески всегда обозначаются точками . Пески слоистые удобнее обозначать точками, как указано на рисунке 1, I, а не слоистые - как на рисунке 2, II. Способы залегания слоев могут быть различны: горизонтальные, наклонные и т. д. Сообразно с этим размещаются штрихи и точки (рис. 2, I и III). Песчаники обозначаются примерно так же, как и пески. Конгломераты, состоящие из окатанных галек различной величины, обозначаются приблизительно так, как на рисунке 3 А. Глины, не имеющие хорошо выраженной слоистости, обозначаются горизонтальными короткими штрихами (рис. 3 Б). Горизонтальные пласты слоистых глин - горизонтальными длинными штрихами (рис. 3 В). Рисунок 1 - Условные обозначения песков
Рисунок 2 - Обозначение разных песков:
I - слоистые глины
, II - не слоистые пески
, III - косослоистые глины
Глины с примесью песков
- штрихами и точками (рис. 2 Г). Глины с валунами
- штрихами и кружочками, обозначающими валуны (рис. 2 Д).
Рисунок 3 - Условные обозначения глины
Глинистые сланцы
обычно обозначаются как и слоистые глины, т. е. густо расположенными длинными штрихами, проводимыми по направлению пластов. Торф и каменные угли
обыкновенно изображаются сплошным черным тоном (рис. 3 Е). Пласты известняков
, которые почти всегда отличаются наличием большого количества вертикальных трещин, изображаются кирпичиками (рис. 3 Ж).
Граниты
и другие магматические породы чаще всего обозначаются редкими крестиками или уголками (рис. 4). Базальты, которые довольно часто имеют характерное столбчатое строение, изображаются темными вертикально расположенными штрихами, а иногда просто темной массой, как и другие лавы.
Рисунок 4 - Слоистые осадочные породы, прорванные жилами изверженных пород
Упражнения с применением условных обозначений пород удобнее всего производить, строя те или другие разрезы. Их можно заимствовать из любого курса геологии.
Примеры условного обозначения пород
После упражнений с построением схем и тушеванием у нас создается возможность строить не только различного рода профили, но и разрезы. Приведем несколько наиболее характерных примеров в порядке возрастающей трудности их рисования (рис, 5-9).
Рисунок 5 - Моноклинальная структура
Рисунок 6 - Останец терассы (р. Катунь)
Рисунок 7 - Поперечный разрез террасы р. Катунь, (южнее Мичуринска)
Рисунок 8 - Поперечный разрез морен и межморенных пространств
Рисунок 9 - Северные склоны гор покрыты лесом, южные почти безлесные (Алтай)
